Industri Pembuatan Karbida Silikon

Dibandingkan denganberbasis silikonbahan semikonduktor, bahan semikonduktor generasi ketiga yang diwakili oleh silikon karbida (SiC) memiliki banyak keunggulan seperti medan listrik tembus yang tinggi, kecepatan pergeseran elektron jenuh yang tinggi, dan konduktivitas termal yang tinggi.

Perangkat daya silikon karbida terutama digunakan dalam bidang daya tinggi, seperti kendaraan energi baru, penyimpanan energi fotovoltaik, angkutan kereta api, dan bidang lainnya, terutama di bidang kendaraan. Dalam beberapa tahun ke depan, aplikasi seperti inverter utama dan modul pengisian daya akan terus tumbuh dengan kecepatan tinggi.

Saat ini, perusahaan dalam negeri telah mempercepat masuknya mereka ke rantai industri silikon karbida, dan belanja modal telah dipercepat, sehingga membawa pertumbuhan pesat di semua mata rantai industri.

Menurut laporan Yole, ukuran pasar perangkat tenaga silikon karbida akan melebihi $6 miliar pada tahun 2027, dengan tingkat pertumbuhan tahunan gabungan lebih dari 30%.

Tenaga berbasis silikon karbidaRantai industri perangkat terutama mencakup persiapan substrat silikon karbida hulu, pertumbuhan lapisan epitaksial, manufaktur perangkat tengah, dan pasar aplikasi hilir.

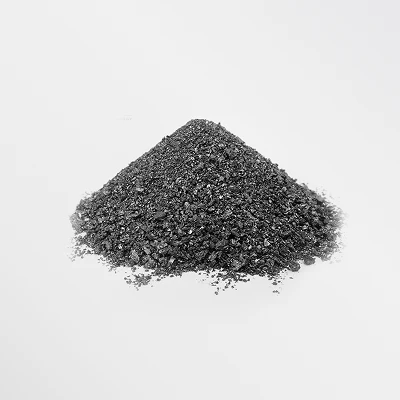

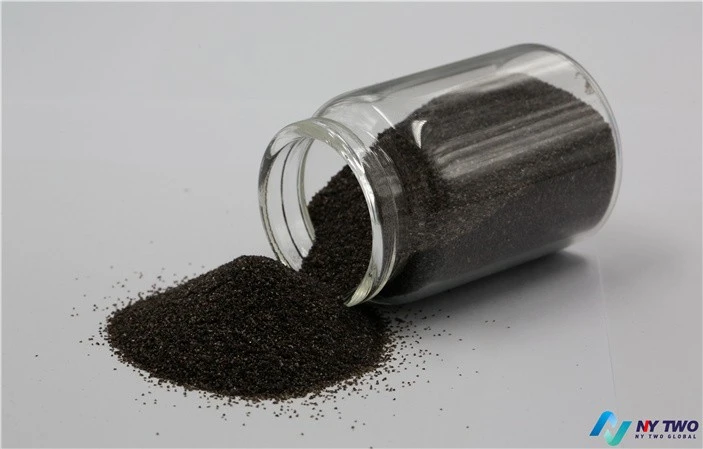

Proses penyiapan substrat utamanya adalah mensintesis bubuk karbon dengan kemurnian tinggi dan bubuk silikon dengan kemurnian tinggi menjadi bubuk silikon karbida. Di bawah suhu khusus, metode pemindahan uap fisik (metode PVT) utamanya digunakan untuk menumbuhkan ingot kristal silikon karbida dengan berbagai ukuran, dan substrat silikon karbida diproduksi setelah beberapa proses.

Tautan epitaksial terutama berada pada substrat silikon karbida, dan lembaran epitaksial dibentuk pada permukaan substrat dengan metode deposisi uap kimia (CVD).

Di antaranya, lembaran epitaksial silikon karbida disiapkan dengan menumbuhkan lapisan epitaksial silikon karbida pada substrat silikon karbida konduktif, yang selanjutnya dapat dibuat menjadi perangkat daya dan diaplikasikan pada kendaraan energi baru, fotovoltaik, angkutan kereta api, jaringan pintar, kedirgantaraan, dan bidang lainnya. Lembaran epitaksial galium nitrida berbasis silikon (GaN-on-SiC) disiapkan dengan menumbuhkan lapisan epitaksial galium nitrida pada substrat silikon karbida semi-terisolasi, yang selanjutnya dapat disiapkan menjadi perangkat RF gelombang mikro dan diaplikasikan dalam bidang komunikasi 5G.

Dari struktur biaya produksi perangkat silikon karbida, biaya substrat merupakan yang terbesar, yaitu sebesar 47%; yang kedua adalah biaya tambahan, yaitu sebesar 23%. Kedua proses ini merupakan komponen penting dari perangkat SiC.
