Pengantar Mullite

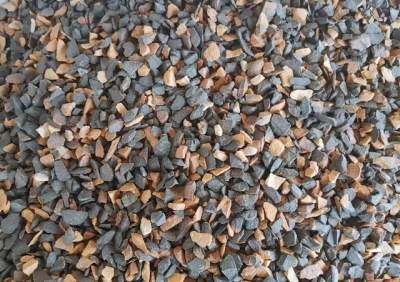

Mullite dibagi menjadi tiga jenis: -mullite, setara dengan 3Al2O3·2SiO2 murni, disebut tipe 3:2; -mullite, larutan padat dengan kelebihan Al2O3, karakternya sedikit melebar, disebut tipe 2:1; Gamma-mullite, larutan padat dengan sedikit TiO2 dan Fe2O3. Mullite stabil dalam sifat petrokimia dan tidak larut dalam HF. Kepadatannya adalah 3,03g/cm3, kekerasan Mohs 6 ~ 7, titik leleh 1870 derajat, konduktivitas termal (1000 derajat ) adalah 13,8W/(m·K), koefisien muai linier (20 ~ 1000 derajat ) adalah 5,3×{{ 30}} derajat, modulus elastisitas 1,47×1010Pa.

Mullite merupakan bahan baku tahan api dengan fase kristal 3Al2O3.2SiO2 sebagai komponen utamanya. Mullite dibagi menjadi mullite alami dan mullite sintetis. Mullite alami jarang ditemukan dan umumnya sintetis. Komposisi kimia mullite adalah Al2O371,8% dan SiO228,2%. Struktur mineralnya adalah sistem kristal belah ketupat, dan kristalnya tersusun dalam kolom panjang, jarum dan rantai. Mullite jarum diselingi dalam produk untuk membentuk kerangka padat.

Mullite memiliki sifat mekanik dan termal yang baik pada suhu tinggi, sehingga mullite sintetis dan produknya memiliki keunggulan kepadatan dan kemurnian tinggi, kekuatan struktural tinggi pada suhu tinggi, laju mulur rendah pada suhu tinggi, laju ekspansi termal rendah, erosi kimia yang kuat ketahanan dan ketahanan guncangan termal yang baik.

Produksi bahan mullite umumnya dapat dibuat dari kaolinit, mineral golongan sillimanite, aluminium hidroksida atau aluminium oksida dan silikon dioksida yang disintesis langsung. Bahan lempung bereaksi dengan mineral golongan alumina atau sillimanit dan alumina industri pada kondisi pemanasan F untuk membentuk mullit primer dan sekunder, dan mullit primer terbentuk pada kisaran 1000 ~ 1200 derajat, dan kristalisasi ditingkatkan dengan semakin meningkatnya suhu. Pembentukan mullite sekunder biasanya berakhir pada 1650 derajat. Untuk menghasilkan produk mullite yang padat, proses sintering dua langkah biasanya digunakan. Mullite hadir dalam dua bentuk kristal: acicular dan prismatic. Mullit acicular memperkuat fase kaca dan fase komposisi kimia material, dan refraktilitas mullite acicular lebih tinggi dibandingkan dengan mullite prismatik. Kaolinit dengan cepat dipanaskan hingga lebih dari 1400 derajat C untuk membentuk mullite acicular. Jika tidak, pemanasan lambat ke suhu yang lebih rendah akan membentuk mullite prismatik. Ada juga laporan mengenai mullit berbentuk tabung dan bulat, yang pertama diduga disebabkan oleh ketidaksesuaian ukuran tetrahedral silika dan alumina yang mengakibatkan tegangan yang disebabkan oleh bentuk tabung, yang terakhir disebut mullit nitrogen. Karakteristik anisotropi ekspansi termal mullite membuatnya memiliki stabilitas termal yang baik. Ketika bahan mullite tingkat lanjut digunakan sebagai bagian pengumpan, bahan tersebut dapat langsung diganti ke pengumpan yang sedang berjalan tanpa pemanasan awal.

Tag populer: pengenalan mullite, pengenalan Cina tentang produsen, pemasok mullite, Layanan refraktori, refraktori untuk pembakar, refraktori untuk tungku busur listrik, refraktori untuk industri kaca, refraktori untuk cerobong asap, mengisolasi refraktori
